Das EFNOTE PRO ist ein professionelles elektronisches Drum-Modul, das entwickelt wurde, um Live-Auftritte und Studio-Sessions zu verbessern.
Design und Bau:

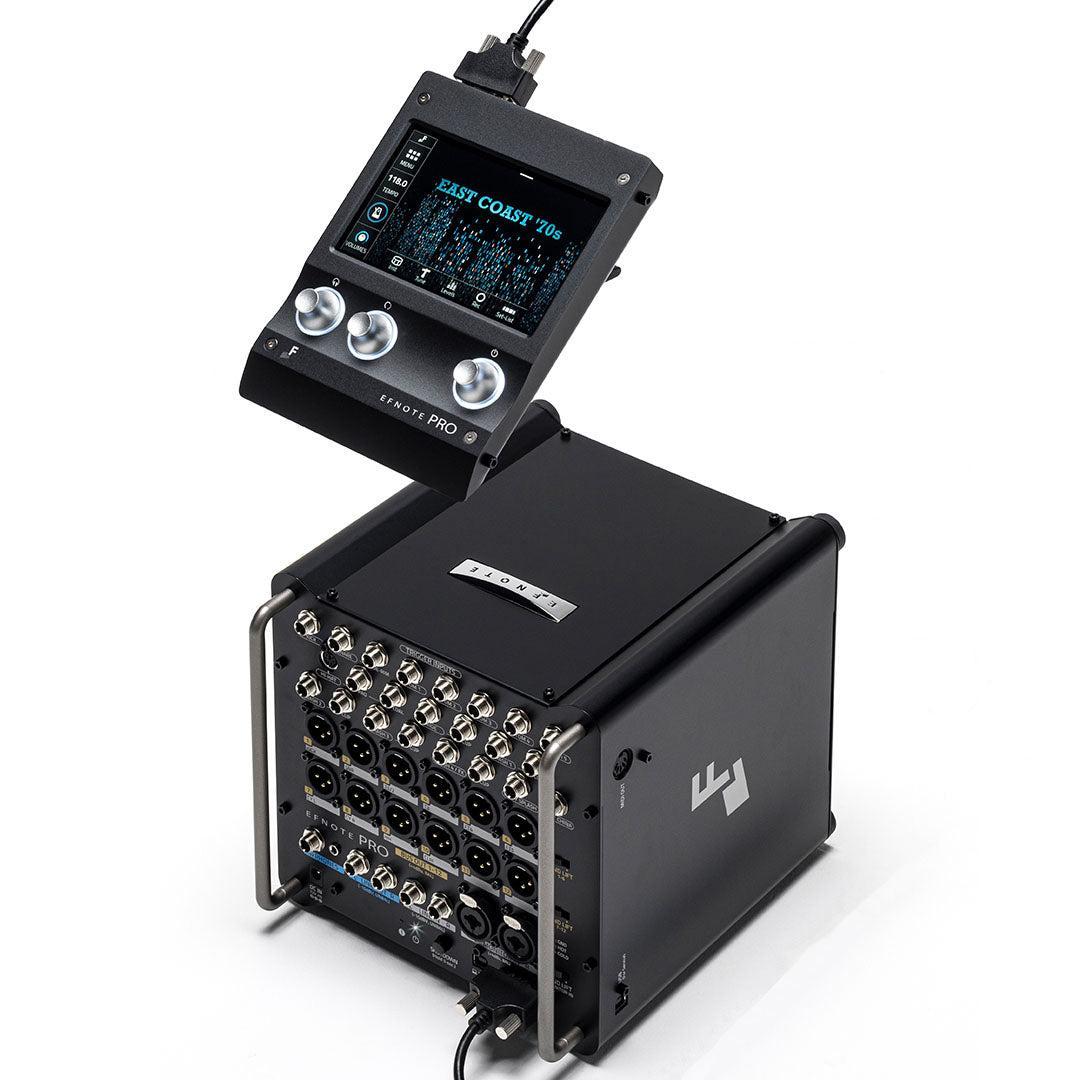

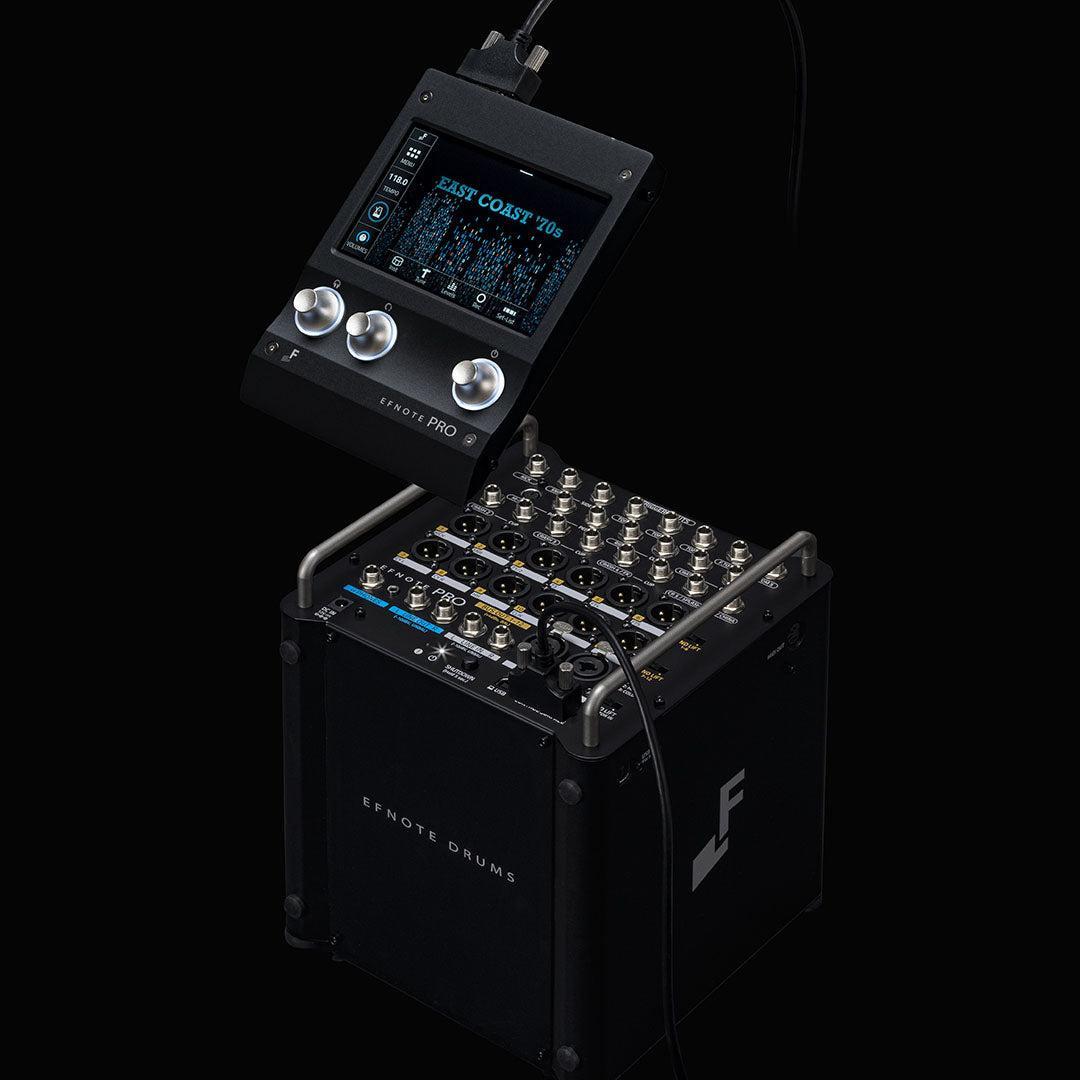

• Zweiteilige Konstruktion: Besteht aus einer flachen Steueroberfläche mit einem Touchscreen-Farb-LCD und einer bodenstehenden Basiseinheit mit robustem Gehäuse für zuverlässige Kabelverbindungen.
• Diskretes Fuß-Stufenlicht: Ausgestattet mit einem einstellbaren Helligkeits-Fußlicht, das bei der Einrichtung und Anpassung in lichtschwachen Umgebungen unterstützt.
Sound und Performance:
• Hochwertige Drum-Sounds: Verfügt über eine Sammlung legendärer Drum-Sets, darunter Kessel aus Ahorn, Birke, Acryl, Stahl, Aluminium, Messing und Titan sowie gedämpfte Sounds mit Handtuch.
• Vielfältige Becken-Kollektion: Bietet eine Auswahl von hellen, klaren modernen Sounds bis hin zu dunklen, weichen Vintage-Tönen, einschließlich moderner Trash-/Effekt-/Stacked-Becken-Sounds.
• Instrumentenerweiterung (IX): Unterstützt das Laden neuer Drum-Sounds mit kontinuierlichen Updates.
• Overlay-Ton (Layering): Ermöglicht das Übereinanderlegen von Elementen wie Tamburinen und EDM-Kicks über jeden Drum-Sound.
Konnektivität:
• 12-Kanal symmetrische XLR-Ausgänge: Bietet bis zu 12 symmetrische XLR-Ausgänge für den direkten Anschluss an Bühnen-Snakes oder Mischpulte, was hochwertige Drum-Sounds mit voller Konsistenz und perfekter Isolation gewährleistet.
• Monitor- und Line-Eingänge: Beinhaltet 2-Kanal symmetrischen XLR Monitor-Eingang zum Überwachen von Rückführungen vom Mischpult und 2-Kanal unsymmetrischen Line-Eingang für zusätzliche Sampling-/Percussion-Pads.
• USB Audio und MIDI: Unterstützt 12-Kanal-Multitrack-USB-Audio und 16-Kanal-USB-MIDI für gleichzeitige Aufnahme und Bearbeitung.
• Bluetooth®-Konnektivität: Bietet Bluetooth Audio-Eingang zum Mitspielen mit externen Audioquellen und Bluetooth MIDI-Funktionalitäten.
Mischung und Effekte:
• Bus-Verwaltung: Verfügt über 12-Kanal-Busse mit zuweisbaren Stereo- oder Mono-Sends, jeweils ausgestattet mit Hochpassfilter (HPF), 2-Band-EQ, individuellen Kompressoren für Bus 1-6 und Ground-Lift-Schaltern.

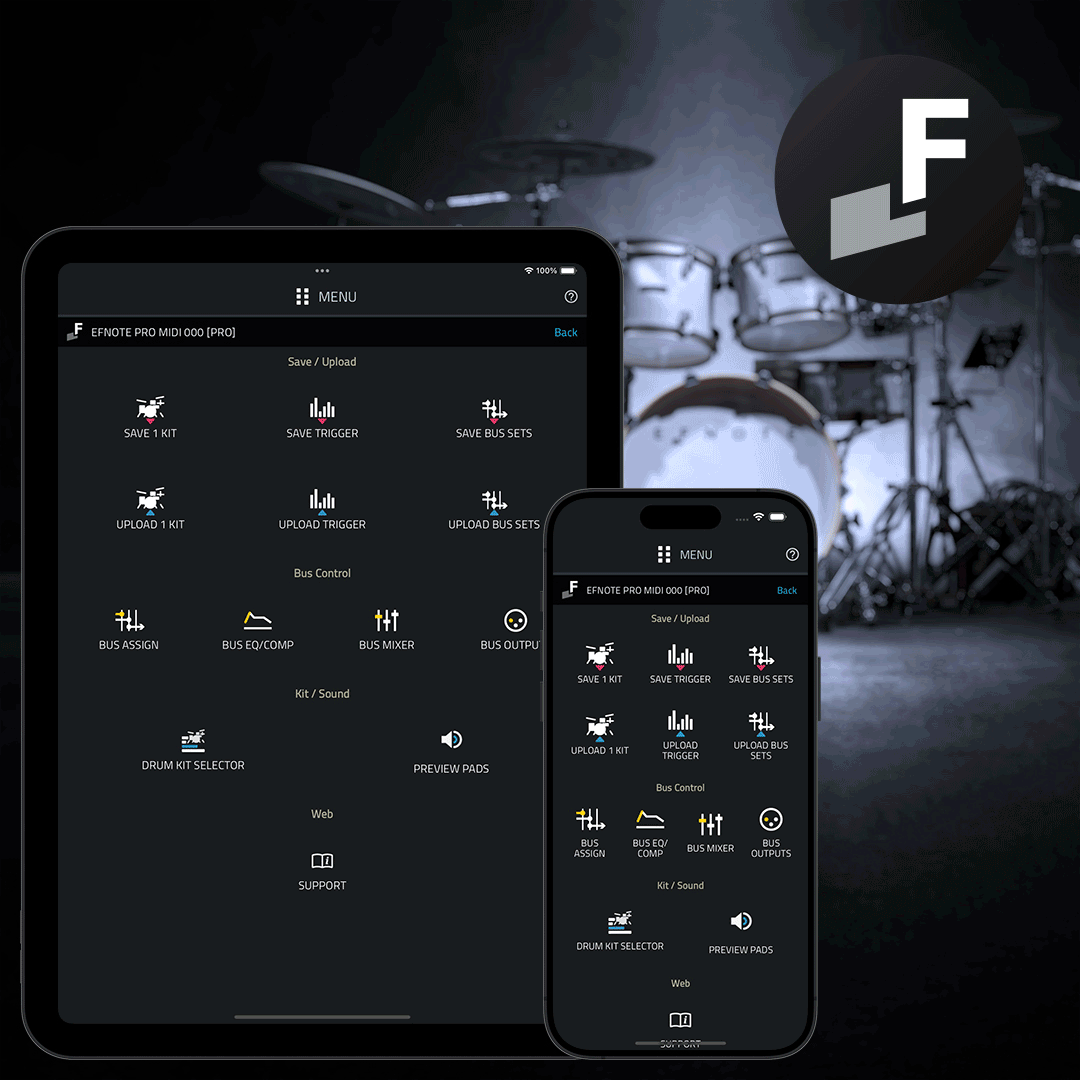

• Fernsteuerung: Kompatibel mit der EFNOTE Tools App, die es FOH-Technikern und Schlagzeugern ermöglicht, die Ausgangseinstellungen aus der Ferne anzupassen, ohne den Monitorsound des Schlagzeugers zu beeinflussen.
Pad-Kompatibilität:
• Erweiterbares Setup: Unterstützt Konfigurationen von bis zu 7 Kesseln und 8 Becken, wobei alle Pads einzeln verkabelt sind, um Anpassungsfähigkeit an verschiedene musikalische Umgebungen zu gewährleisten.
• Anpassbare Kits: Ermöglicht schnelles Speichern und Laden aller Soundeinstellungen für mehrere Spieler und Set-Listen.
Spezifikationen EFNOTE PRO Sound Module
| Benutzeroberfläche |
- Vollfarbiges, kapazitives Touchscreen-Display
- 2x Multifunktions-Drehknopf (mit Ring-LED)
- 1x Wert-Drehknopf (mit Ring-LED)
|
| Trigger Schnittstelle |
- 3-Zone (7x): Snare, Crash 1/2/3/4(FX), Ride, Hi-Hat
- 2-Zone (7x): Tom 1/2/3/4/5, Crash 5(Splash), Crash 6(China)
- 1-Zone (1x): Kick
- ELISE™ 2.0 Trigger Sensing Chip
|
| Audio / MIDI Schnittstelle |
- Bus Out: 12x XLR(M) (+4dBu, symmetrisch, +23dBu Max), Dämpfer (-6dB, -12dB, -20dB, -30dB), GND Lift Schalter (1-6, 7-12)
- Line Out: 2x 1/4” TS Phone (-10dBV, unsymmetrisch, +14dBV Max)
- Phones Out: 1x 1/4” Stereo (320 + 320 mW @32Ω), 1x 1/8” Stereo (320 + 320 mW @32Ω)
- Monitor In: 2x XLR(F) + 1/4” TRS Combo (+4dBu, symmetrisch, +24dBu Max), GND Lift Schalter
- Line In: 2x 1/4” TS Phone (-10dBV, unsymmetrisch, +10dBV Max)
0dBu = 0,775Vrms, 0dBV = 1,0Vrms
- USB: B Typ USB 2.0 Hi-Speed
Audio: 12-Kanal-Ausgang (48kHz/24bit) / 2-Kanal-Eingang (48kHz/16bit), Mac/Windows ASIO
MIDI: Ein/Aus
- Bluetooth: Audioeingang (A2DP)
- Bluetooth MIDI In/Out (Bluetooth Low Energy/GATT)
Übertragungsfrequenz: 2402-2480 MHz, Maximale Sendeleistung: 2,5 mW EIRP
|
| Andere Schnittstellen |
- Link-Port: D-SUB 9-polig (nur mit beiliegendem Link-Kabel EFD-DSUB9-2 verwenden)
- USB (Flash-Laufwerk): Typ A USB 2.0 (unterstützt nur Flash-Laufwerke)
- USB (Für Service): Typ B (nur für Servicezwecke)
|
| Schlagzeugkits / Instrumente |
- Voreingestellte Schlagzeugkits: 23 (bearbeitbar)
- Benutzer-Schlagzeugkits: 100
- Instrumente: Akustische Drums/Cymbals (Stereo), Percussion (Stereo), Attack Elements
- Tru-Aco™ Sound-Technologie
|
| Parameter bearbeiten |
- Level, Pan, Stimmung, Dämpfung (für jedes Pad)
- 2-Band EQ (für jedes Pad)
- Overlay-Ton (für jede Zone)
- Globales Pan (für alle Schlagzeugkits gemeinsam)
- Änderbare Kit-Name-Farbe und Hintergrund-Kit-Bild (für jedes Benutzer-Schlagzeugkit)
|
| Click |
- 4x Click Setup Speicher
- Tempo (BPM): 40,0-240,0 (0,1 Schritt)
- Beat (Taktart): 1/4-13/4, 2/8-13/8
|
| Set-Liste |
- 15x Set-Listen (20 Slots pro Liste)
- Array-artige 20 Slot-Tasten
- Slot-Tag-Farbe und Slot-Notizen-Funktion
- Tempo- und Beat-Einstellungen für jeden Slot
- Jede Set-Liste kann auf einem USB-Stick gespeichert werden
|
| Recorder |
- Spuren: 15
- Auflösung: 480 TPQN
|
| Busse |
- 16 Kanal Audio-Busse (12x Bus + Bus Mix L/R + Haupt L/R)
- Bus-HPF und EQ (Bus 1-12), Bus-Kompressor (Bus 1-6)
- 12x Bus-Ausgänge (12x XLR Analog und 12ch USB Audio)
- Bus-Mixer
- Haupt-HPF und EQ (Haupt L/R)
|
| Weitere Funktionen |
- Inst Erweiterung
- Fußlicht
- Ground Lift Schalter (für Bus Out und Monitor In)
- Vollmetallgehäuse
- Schutzgriffe
|
| Abmessungen / Gewicht |
- Bedienfeld: 128 (B) x 172 (T) x 30 (H) mm / 700 g
- Basiseinheit: 206 (B) x 210 (T) x 238 (H) mm / 3.250 g
Ohne Vorsprünge
|
| Stromversorgung / Stromaufnahme |
- Netzadapter (FJ-SW1202000N-EFNOTE) DC 12V / 1,5A
|
| Zubehör |
- 1x Verbindungskabel 2,0m (EFD-DSUB9-2)
- 1x Netzadapter (FJ-SW1202000N-EFNOTE)
- 10x Trigger Kabel 3,0m (EFD-TRS-LL3)
- 1x Hi-Hat Kabel L 3,0m (EFD-DIN6-LL3)
- Modul-Montageset
- Smartphone-Halter Set
- Stimmungsschlüssel
- Kabelbinder
- Kabelbeschriftungen
- Schnellstartanleitung
|
